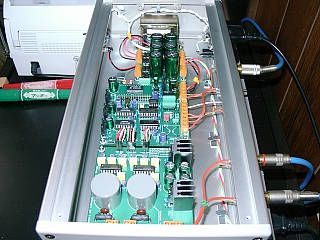

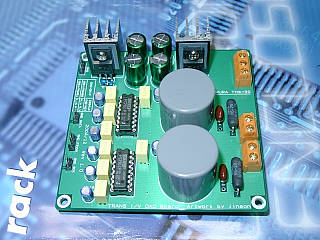

TRANS IV基板も完成しケースに取り付け。

---

DAC基板の正電源を正負電源から取るように変更しました。下の写真は変更前です。
　　

出力の右チャンネルの＋・−を逆に繋いでいたのを変更。

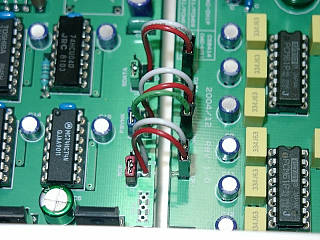

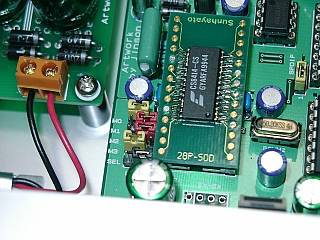

ジャンパーピンは次のようにしてあります。
PCM61Pを使っていますから、MO-L,M1-H,M2-H,L3-L,SEL-H。
CS8414からCS8412に変更。


完成後、色々とトラブルに見まわれましたが無事に完成しました。
ただいまエージング中。

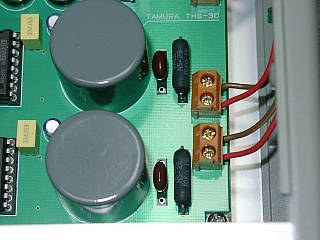

残りの作業は、音が小さいのでTRANS IV基板についている10Kのデール抵抗を変更する予定です。

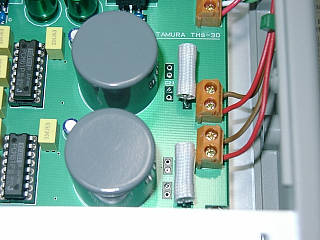

デールのNS-2B　10Kを外しスケルトンの47Kに交換。ついでに、ディップマイカも取り外し。
音も大きくなりノイズもなくて満足・満足。
現在はPCM61Pを取り付けてあります。
　　

少し経ってから、常時ノイズが出ていることに気がついた。
色々と調べた結果、原因はエアコンでした。DACでなくて良かった。

---

結局、OPAMP IV基板も組むことになりました。
